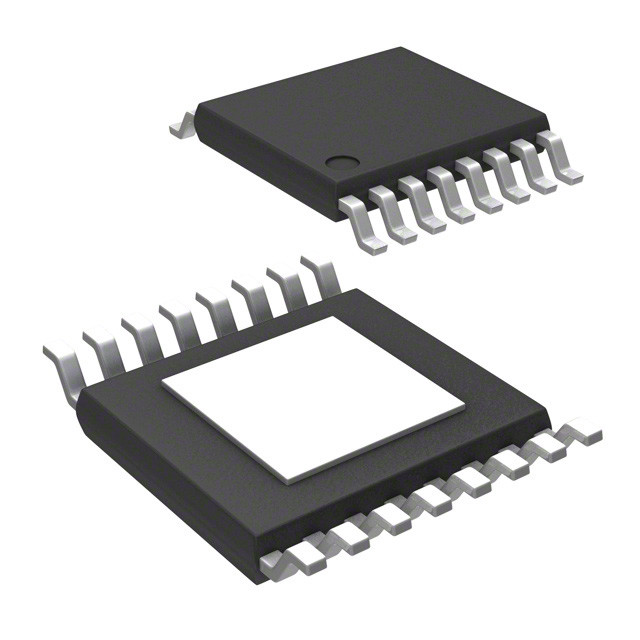

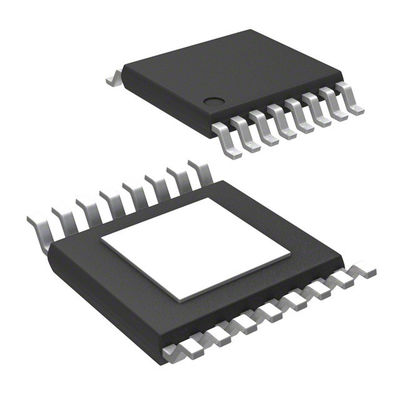

Reguladores de tensão de TPS7B7702QPWPRQ1/HTSSOP-16/LDO
A família TPS7B770x-Q1 dos dispositivos caracteriza um único e regulador duplo, de alta tensão da baixo-saída (LDO) com a detecção atual, projetada operar-se com uma escala larga da entrada-tensão de 4,5 V a 40 V (proteção da descarga da carga 45-V).
Estes dispositivos fornecem o poder aos amplificadores de baixo nível de ruído da antena ativa através de um cabo coaxial os 300 miliampères pela corrente de canal. Cada canal igualmente fornece uma tensão ajustável da saída de 1,5 V a 20 V. Estes dispositivos fornecem diagnósticos através dos pinos atuais do sentido e do erro. Para monitorar a corrente da carga, uns circuitos do atual-sentido do alto-lado fornecem uma saída análoga proporcional à corrente detectada da carga. O sentido atual exato permite a detecção de aberto, de normal, e procura um caminho mais curto circunstâncias sem a necessidade para uma calibração mais adicional. O sentido atual pode ser multiplexado entre os canais e os dispositivos para salvar recursos do conversor analógico-numérico (CAD). Cada canal igualmente executa o limite atual ajustável com um resistor externo.
Um diodo reverso integrado da polaridade elimina a necessidade para um diodo externo. Estes dispositivos caracterizam a parada programada térmica padrão, a proteção da curto-à-bateria na saída, e a proteção atual reversa. Cada canal tem a proteção indutiva interna da braçadeira na saída durante o interruptor indutivo fora.
Estes dispositivos operam-se sobre – um 40°C à variação da temperatura ambiental de +125°C.
| Atributo de produto | Valor de atributo |
|---|---|
| Texas Instruments | |
| Categoria de produto: | Reguladores de tensão de LDO |
| SMD/SMT | |
| HTSSOP-16 | |
| 1,5 V a 20 V | |
| 300 miliampères | |
| Saída 2 | |
| Positivo | |
| 18 A | |
| 4,5 V | |
| 40 V | |
| DB 73 | |
| Ajustável | |
| - 40 C | |
| + 125 C | |
| 350 milivolt | |
| AEC-Q100 | |
| TPS7B7702-Q1 | |
| Carretel | |
| Corte a fita | |
| MouseReel | |
| Tipo: | Texas Instruments |
| Tensão da saída - máxima: | 500 milivolt |
| Linha regulamento: | 10 milivolt |
| Regulamento da carga: | 20 milivolt |
| Umidade sensível: | Sim |
| Corrente da fonte de funcionamento: | 600 A |
| Variação da temperatura de funcionamento: | - 4 |
| Escala da tensão da saída: | 1,5 V a 20 V |
| Produto: | Reguladores de tensão de LDO |
| Tipo de produto: | Reguladores de tensão de LDO |
| Quantidade do bloco da fábrica: | 2000 |
| Subcategoria: | PMIC - Gestão CI do poder |
| Tipo: | Antena de duplo canal LDO com sentido atual |
| Peso de unidade: | 0,004586 onças |
