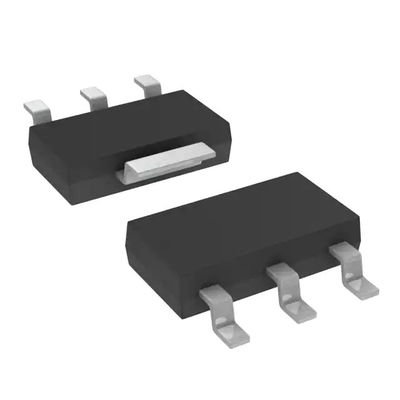

Reguladores de tensão 500-mA de LM2937IMPX-3.3/NOPB/LDO, 26-V, alto-PSRR, regulador de tensão 4-SOT-223 da baixo-saída -40 85
| Atributo de produto | Valor de atributo |
|---|---|
| Texas Instruments | |
| Categoria de produto: | Reguladores de tensão de LDO |
| RoHS: | Detalhes |
| SMD/SMT | |
| SOT-223-4 | |
| 3,3 V | |
| 500 miliampères | |
| 1 saída | |
| Positivo | |
| 10 miliampères | |
| 4,75 V | |
| 26 V | |
| Fixado | |
| - 40 C | |
| + 125 C | |
| 500 milivolt | |
| LM2937-3.3 | |
| Carretel | |
| Corte a fita | |
| MouseReel | |
| Tipo: | Texas Instruments |
| Ib - corrente diagonal entrada: | 2 miliampères |
| Linha regulamento: | 9,9 milivolt |
| Regulamento da carga: | 3,3 milivolt |
| Corrente da fonte de funcionamento: | 2 miliampères |
| Variação da temperatura de funcionamento: | - 4 |
| Escala da tensão da saída: | - |
| Produto: | Reguladores de tensão de LDO |
| Tipo de produto: | Reguladores de tensão de LDO |
| Quantidade do bloco da fábrica: | 2000 |
| Subcategoria: | PMIC - Gestão CI do poder |
| Tipo: | Tensão positiva |
| Precisão de Voltage Regulation: | 5% |
| Peso de unidade: | 0,003951 onças |
Descrição
O lM2937 é um regulador de tensão positivo capaz ofsupplying até 500 miliampères da corrente da carga, o uso do transistor de poder do aPNP fornece uma baixa saída voltagecharacteristic. Com uma corrente da carga da entrada do theminimum de 500 miliampère ao requiredfor diferencial da tensão da saída a saída a permanecer no regulamento é tipicamente 0,5 W (1-V assegurou o máximo sobre a escala completa do operatingtemperature). Os circuitos especiais beenincorporated para minimizar a corrente quieta totypically somente que 10 miliampères com uma carga 500-mA completa currentwhen a entrada ao diferencial da tensão da saída são 3 greaterthan V.
O LM2937 exige um forstability do capacitor de desvio da saída. Como com a maioria baixos de reguladores da saída, o theESR deste capacitor permanece um designparameter crítico, mas o LM2937includesspecialcompensationcircuitrythatESRrelaxesrequirements. O dispositivo é estável para todo o ESR below3 0. Isto permite o uso da baixa microplaqueta capacitors.ldeally do ESR serida para aplicações automotivos, o LM2937will para proteger-se e todos os circuitos da carga das conexões do reversebattery, dos dois saltos da bateria, e até transeuntes da descarga da carga de 60V' 50-V. os regulatorfeatures familiares como procuram um caminho mais curto e o shutdownprotection térmico é construído igualmente em.
