TPS61175QPWPRQ1/HTSSOP-14/reguladores de tensão de comutação
O TPS61175-Q1 é um regulador de comutação monolítico com 3-A integrado, interruptor de alimentação 40-V. Pode ser configurado em diversas topologias padrão do interruptor-regulador, incluindo o impulso, o SEPIC e o flyback. O dispositivo tem uma escala de tensão de entrada larga à aplicação de apoio com tensão de entrada das baterias da multi-pilha ou de 5-V regulado, trilhos do poder 12-V.
O TPS61175-Q1 regula a tensão da saída com controle atual do modo PWM (modulação de largura de pulso). A frequência de comutação de PWM é ajustada por um resistor externo ou por um sinal de pulso de disparo externo. O usuário pode programar a frequência de comutação de 200-kHz a 2.2-MHz.

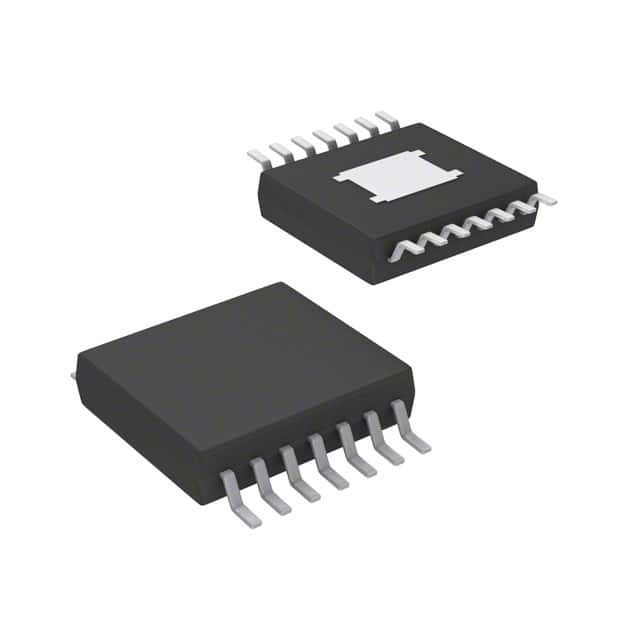

O dispositivo caracteriza uma função programável do macio-início para limitar o inrush atual durante a partida, e tem incorporado outras características de proteção, tais como o pulseby-pulso sobre o limite atual e a parada programada térmica. O TPS61175-Q1 está disponível 14 no pacote do pino HTSSOP com PowerPAD.
| Atributo de produto | Valor de atributo |
|---|---|
| Texas Instruments | |
| Categoria de produto: | Reguladores de tensão de comutação |
| SMD/SMT | |
| HTSSOP-14 | |
| Impulso | |
| 2,9 V a 38 V | |
| 3,8 A | |
| 1 saída | |
| 2,9 V | |
| 18 V | |
| 3,5 miliampères | |
| 2,2 megahertz | |
| - 40 C | |
| + 125 C | |
| AEC-Q100 | |
| TPS61175-Q1 | |
| Carretel | |
| Corte a fita | |
| MouseReel | |
| Tipo: | Texas Instruments |
| Altura: | 1,2 milímetros |
| Comprimento: | 5 milímetros |
| Umidade sensível: | Sim |
| Corrente da fonte de funcionamento: | 3 miliampères |
| Tipo de produto: | Reguladores de tensão de comutação |
| Quantidade do bloco da fábrica: | 2000 |
| Subcategoria: | PMIC - Gestão CI do poder |
| Largura: | 4,4 milímetros |
| Peso de unidade: |
0,002212 onças |
