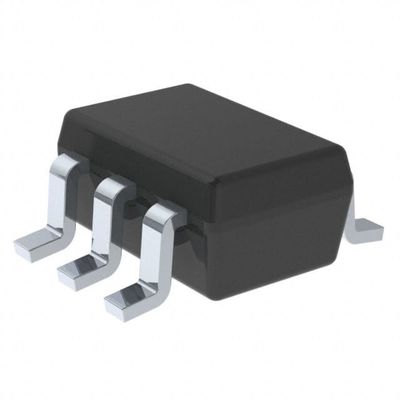

SN74LVC1T45DCKR/SC70-6/tradução - níveis de tensão
Este transceptor noninverting do ônibus do único-bocado usa dois trilhos configuráveis separados da poder-fonte. O porto de A é projetado seguir VCCA. VCCA aceita qualquer tensão de fonte de 1,65 V a 5,5 V. O porto de B é projetado seguir VCCB. VCCB aceita qualquer tensão de fonte de 1,65 V a 5,5 V. Isto permite a tradução bidirecional de baixa voltagem universal entre algum do 1.8-V, 2,5 - V, nós da tensão 3.3-V, e 5-V.
O SN74LVC1T45 é projetado para uma comunicação assíncrona entre dois ônibus de dados. Os níveis da lógica da entrada do sentido-controle (DIR) para ativar as saídas do B-porto ou as saídas do Um-porto. O dispositivo transmite dados do ônibus de A ao ônibus de B quando as saídas do B-porto estão ativadas e do ônibus de B ao ônibus de A quando as saídas do Um-porto estão ativadas. Os circuitos da entrada são sempre ativos em portos de A e de B e devem ter um aplicado ALTO ou de baixo nível da lógica para impedir o excesso ICC e ICCZ.
O SN74LVC1T45 é projetado de modo que a entrada de DIR seja posta por VCCA. Este dispositivo é especificado inteiramente para aplicações do parcial-poder-para baixo usando Ioff. Os circuitos de Ioff desabilitam as saídas, impedindo danificando o recuo atual através do dispositivo quando são postos para baixo. A característica do isolamento VCC está projetada de modo que se uma ou outra entrada VCC está na terra, a seguir ambos os portos estão no estado da alto-impedância.
A tecnologia do pacote de NanoFree é uma descoberta principal em conceitos de empacotamento de IC, usando o dado como o pacote.
| Atributo de produto | Valor de atributo |
|---|---|
| Texas Instruments | |
| Categoria de produto: | Tradução - níveis de tensão |
| SN74LVC1T45 | |
| Transceptor do ônibus | |
| SMD/SMT | |
| SC70-6 | |
| 1,65 V | |
| 5,5 V | |
| - 40 C | |
| + 85 C | |
| ns 17,7 | |
| Carretel | |
| Corte a fita | |
| MouseReel | |
| Tipo: | Texas Instruments |
| Características: | Poder parcial para baixo (Ioff), entradas tolerantes da sobretensão, Vcc isolamento |
| Corrente de saída de nível elevado: | - 32 miliampères |
| Tipo entrado: | CMOS, TTL |
| Família da lógica: | LVC |
| Corrente de saída de baixo nível: | 32 miliampères |
| Variação da temperatura de funcionamento: | - 40 C + a 85 C |
| Tipo da saída: | 3-State |
| Tipo de produto: | Tradução - níveis de tensão |
| Quantidade do bloco da fábrica: | 3000 |
| Subcategoria: | Lógica CI |
| Peso de unidade: | 0,001093 onças |
