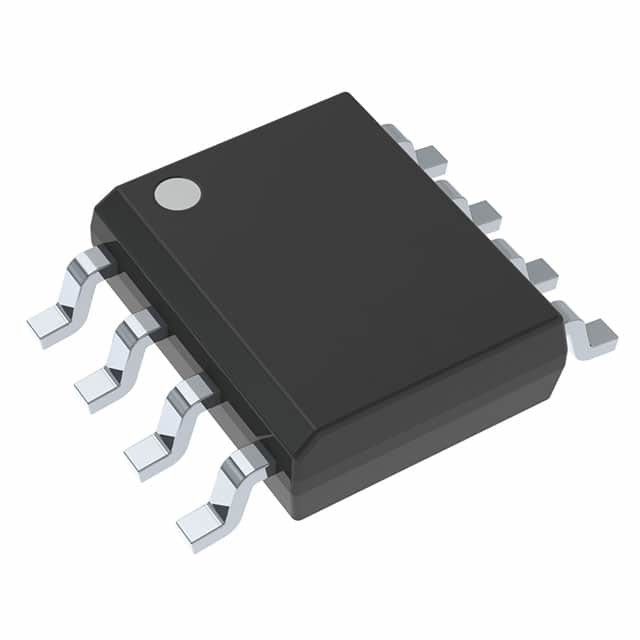

SN75LBC176AD/SOIC-8/RS-485 relação IC
Os transceptores diferenciais do ônibus de SN65LBC176A, de SN65LBC176AQ, e de SN75LBC176A são monolíticos, os circuitos integrados projetados para de transmissão de dados bidirecional em linhas multipontos do bustransmission. São projetados para linhas de transmissão equilibradas e são compatíveis com ANSI TIA/EIA-485-A padrão e ISO 8482. A versão de A oferece o desempenho de comutação melhorado sobre seus antecessores sem sacrificar significativamente mais poder.
Os SN65LBC176A, os SN65LBC176AQ, e os SN75LBC176A combinam um estado 3, uma linha motorista diferencial e uma linha de entrada diferencial receptor, ambo se operam de uma única fonte de alimentação 5-V. O motorista e o receptor têm ativo-alto e ativo-baixo permite, respectivamente, que pode externamente conectar junto para funcionar como um controle do sentido. As saídas diferenciais do motorista e as entradas diferenciais do receptor conectam internamente para formar uma entrada diferencial /output (I/O) o porto do ônibus que é projetado oferecer a carga mínima ao ônibus sempre que o motorista é deficiente ou VCC = 0. Este porto caracteriza largamente as escalas positivas e negativas da tensão do comum-modo, fazendo o dispositivo apropriado para aplicações da linha do partido. A baixa corrente mesma da fonte do dispositivo pode ser conseguida desabilitando o motorista e o receptor.
| Atributo de produto | Valor de atributo |
|---|---|
| Texas Instruments | |
| Categoria de produto: | RS-485 relação IC |
| SMD/SMT | |
| SOIC-8 | |
| SN75LBC176A | |
| Transceptor | |
| 30 Mb/s | |
| 1 motorista | |
| 1 receptor | |
| Metade - duplex | |
| 5,25 V | |
| 4,75 V | |
| 15 miliampères | |
| 0 C | |
| + 70 C | |
| 12 quilovolts | |
| Tubo | |
| Tipo: | Texas Instruments |
| Tensão de fonte do funcionamento: | 5 V |
| Produto: | Transceptores RS-485 |
| Tipo de produto: | RS-485 relação IC |
| Parada programada: | Parada programada |
| Quantidade do bloco da fábrica: | 75 |
| Subcategoria: | Relação CI |
| Peso de unidade: | 0,002561 onças |
