TPS56221DQPT/LSON-22/gestão CI do poder
O dispositivo TPS56221 é um conversor síncrono de grande eficacia e highcurrent do fanfarrão projetado operar-se de uma fonte de 4,5 V a 14 V. O dispositivo pode produzir uma tensão da saída como o ponto baixo como 0,6 V em cargas até 25 NexFET™ de A. Integrações os MOSFETs do poder que fornecem uma pegada e uma acessibilidade pequenas.
O dispositivo executa um controle do tensão-modo com compensação da reação da tensão que responde imediatamente à mudança da tensão de entrada.

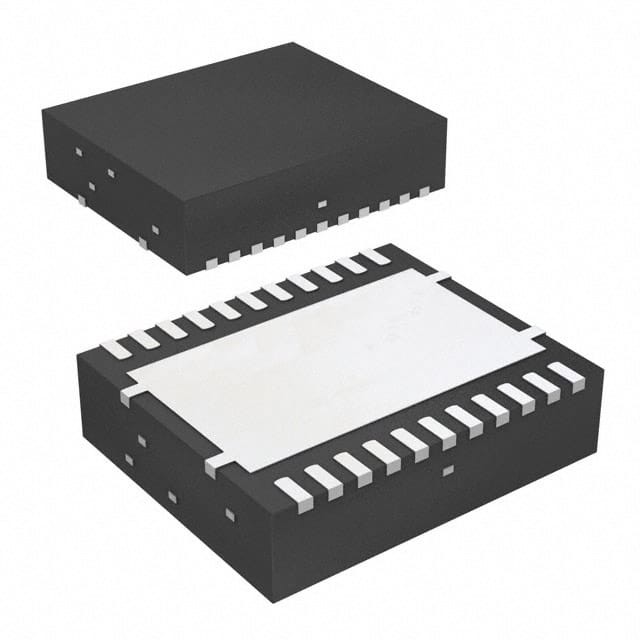

O TPS56221 está disponível 22 em um pacote termicamente aumentado do pino PQFN (DQP) PowerPAD.
O dispositivo oferece a flexibilidade do projeto com uma variedade de funções programáveis do usuário, incluindo o macio-início, os níveis da proteção da sobrecarga (OCP), e a compensação do laço. Os níveis de OCP são programados por um único resistor externo conectado do pino de ILIM à terra do circuito. Durante a inicial poder-na sequência, o dispositivo incorpora um ciclo da calibração, medidas a tensão no pino de ILIM, e ajusta um nível de tensão interno de OCP. Durante a operação, o nível de tensão programado de OCP está comparado à queda de tensão através do FET do baixo-lado quando está ligada determinar se há uma condição da sobrecarga. Incorpora então um ciclo da parada programada/reinício até que a falha esteja removida.
| Atributo de produto | Valor de atributo |
|---|---|
| Texas Instruments | |
| Categoria de produto: | Reguladores de tensão de comutação |
| SMD/SMT | |
| LSON-22 | |
| Fanfarrão | |
| 600 milivolt a 12 V | |
| 25 A | |
| 1 saída | |
| 4,5 V | |
| 14 V | |
| 1 miliampère | |
| 950 megahertz | |
| - 40 C | |
| + 125 C | |
| TPS56221 | |
| Carretel | |
| Corte a fita | |
| MouseReel | |
| Tipo: | Texas Instruments |
| Jogo do desenvolvimento: | TPS56221EVM-579 |
| Tensão entrada: | 4,5 V a 14 V |
| Umidade sensível: | Sim |
| Corrente da fonte de funcionamento: | 2,5 miliampères |
| Produto: | Reguladores de tensão |
| Tipo de produto: | Reguladores de tensão de comutação |
| Quantidade do bloco da fábrica: | 250 |
| Subcategoria: | PMIC - Gestão CI do poder |
| Tradename: | SWIFT |
| Tipo: | Conversor da tensão |
| Peso de unidade: | 0,005365 onças |
