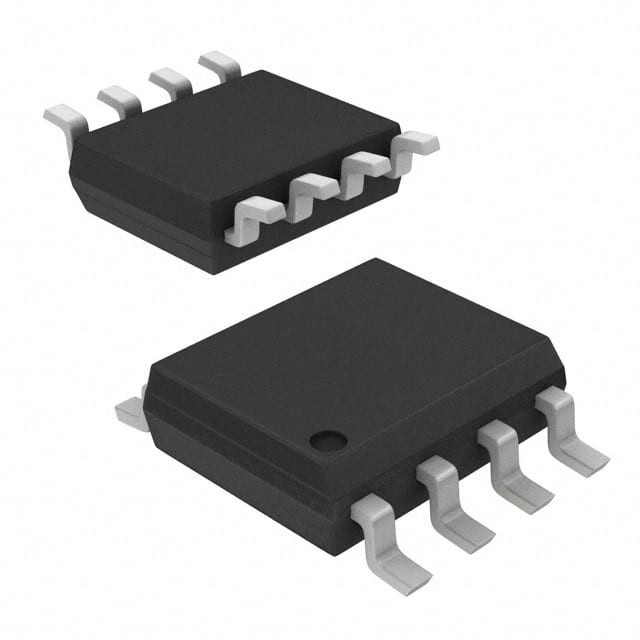

ISL8490EIBZ-T/SOIC-8/relação CI
Descrição
Os ISL8488E, ISL8489E, ISL8490E, dispositivos de ISL8491E são ESD protegido, BiCMOS, 5V puseram, os únicos transceptores que encontram os padrões RS-485 e RS-422 para uma comunicação equilibrada. Cada saída do motorista e entrada do receptor são protegidas contra greves de ±15kV ESD, sem trava-acima. Ao contrário das versões competitivas, estes dispositivos são especificados para as fontes da tolerância de 10% (4.5V a 5.5V).
Estes dispositivos são configurados para completo - as aplicações do duplex (os pinos entrada de Rx e da saída separadas de Tx), assim que são ideais para as redes RS-422 que exigem a tolerância alta do ESD nos pinos do ônibus. Os ISL8488E, ISL8490E são 8 versões do Ld sem Rx e a saída de Tx permite. Outras duas versões incluem Rx e a saída de Tx permite os pinos em um pinout padrão de 14 Ld.
Os ISL8488E, ISL8489E utilizam a taxa de pântano limitaram os motoristas que reduzem o IEM, e minimizam reflexões das linhas de transmissão impropriamente terminadas, ou topos unterminated no multidrop e em aplicações multipontos.
As taxas de dados até 10Mbps são realizáveis usando o ISL8490E, ISL8491E, que caracterizam umas taxas de pântano mais altas.
Os dispositivos apresentam de “uma carga única unidade” ao ônibus RS-485, que permite um total de 32 transmissores e receptores na rede. Para de “as versões 1/8 de carga de unidade” (256 dispositivos no ônibus), refira por favor o ISL4489E, folha de dados de ISL4491E.
Característica a “segurança contra falhas das entradas do receptor (Rx) se” projeto aberto, que assegura a uma lógica a saída alta de Rx se as entradas de Rx estão flutuando.
As saídas do motorista (Tx) são procuram um caminho mais curto protegido, mesmo para as tensões que excedem a tensão de fonte de alimentação. Adicionalmente, os circuitos térmicos da parada programada da em-microplaqueta desabilitam as saídas de Tx para impedir dano se a dissipação de poder se torna excessiva.
| Atributo de produto | Valor de atributo |
|---|---|
| Eletrônica de Renesas | |
| Categoria de produto: | RS-422/RS-485 relação IC |
| ISL8490E | |
| SMD/SMT | |
| SOIC-8 | |
| Transceptor | |
| 1 motorista | |
| 1 receptor | |
| 10 Mb/s | |
| 5 V | |
| 5 V | |
| - 40 C | |
| + 85 C | |
| Carretel | |
| Corte a fita | |
| MouseReel | |
| Tipo: | Renesas/Intersil |
| Altura: | 0 milímetros |
| Comprimento: | 4,9 milímetros |
| Umidade sensível: | Sim |
| Tensão de fonte do funcionamento: | 5 V |
| Tipo da saída: | Diferencial |
| Tipo de produto: | RS-422/RS-485 relação IC |
| Quantidade do bloco da fábrica: | 2500 |
| Subcategoria: | Relação CI |
| Largura: | 3,9 milímetros |
| Peso de unidade: | 0,002681 onças |
