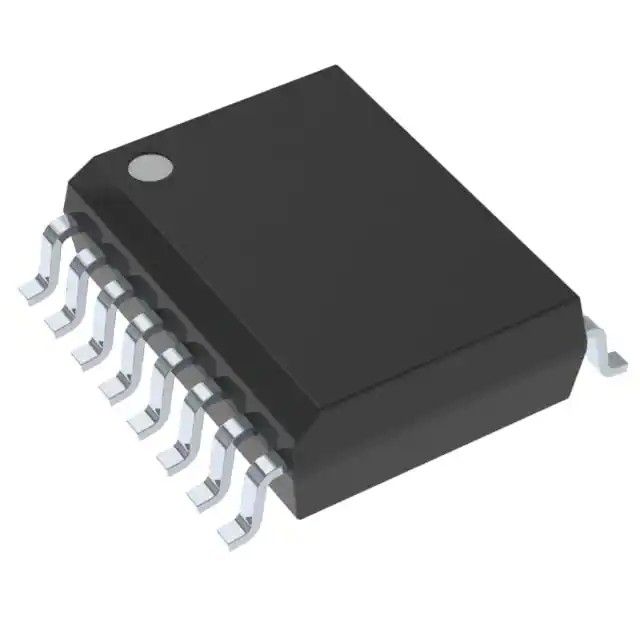

Transceptor Octal do ônibus de SN74LVC4245ADWR

SN74LVC4245ADWR/ônibus Octal Trncvr & 3.3-5V W/3-St Otpt transceptores do ônibus

Isto transceptor noninverting (octal) de 8 bits do ônibus contém dois trilhos separados da fonte; O porto de B tem VCCB, que é ajustado em 3,3 V, e um porto tem VCCA, que é ajustado em 5 V. Isto permite a tradução de um 3.3-V a um ambiente 5-V, e vice-versa.

O dispositivo de SN74LVC4245A é projetado para uma comunicação assíncrona entre ônibus de dados. O dispositivo transmite dados do ônibus de A ao ônibus de B ou do ônibus de B ao ônibus de A, segundo o nível da lógica na entrada do sentido-controle (DIR). Saída-permita a entrada (OE) pode ser usado para desabilitar o dispositivo assim que os ônibus são isolados eficazmente. Os circuitos do controle (DIR, OE) são postos por VCCA.

O terminal do dispositivo de SN74LVC4245A para fora permite que o desenhista comute a um dispositivo SN74LVC4245 terminal normal de all-3.3-V ou de all-5-V 20 sem relayout da placa. O desenhista usa os trajetos de dados para os pinos 2 – 11 e 14-23 do dispositivo de SN74LVC4245A para alinhar com ‘o terminal 245 convencional para fora.
